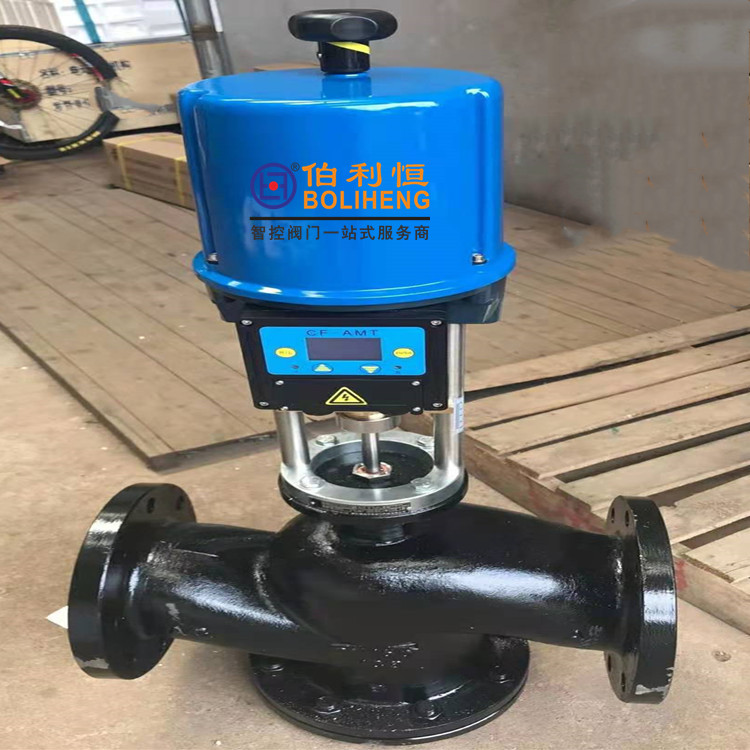

CSL-AMT-202,CSL-AMT-208直行程电动执行机构
(1)结构设计，位置变送器和伺服放大器做为两个一部件均可直接装入执行机构内部，直接接受4-20mA控制信号，输出4-20mA或1-5VDC阀位反馈信号，具有自诊断功能，使用和调校十分方便。
(2)功能模块式结构设计，通过不同可选功能的组合，实现从简单到复杂的控制，满足不同应用要求。
(3)结构简单，体积小巧，重量轻，便于安装和维护，机械零件全部采用CNC加工制作，工艺一湛。
(4)传动全部采用小齿隙密封齿轮，具有率高、噪声低、寿命长、稳定可靠、无需再加油等特点。
(5)具有多种运行速度，可满足各种控制系统的要求，以保证系统的快速响应及稳定性，CSL-AMT-202,CSL-AMT-208直行程电动执行机构
直行程执行器产品调试
限位开关的调整
执行机构与阀门连接后，设定执行机构以满足阀门控制的要求，根据阀门类型调整执行机构的限位开关，决定其“行程”或“关断力/行程”。
基本原则：
对于直通阀，一先根据“关断力/行程”设置关的位置，然后根据阀门的额定行程设置开的位置。
对于三通阀，根据“关断力/行程”设置两个终端位置。根据“关断力/行程”决定执行机构的限位开关。CSL-AMT-202,CSL-AMT-208直行程电动执行机构
手动执行机构驱动阀门的阀芯接触阀座。当阀杆开始轴向动作时，阀杆受力为执行机构盘簧的反作用力。
继续向同一方向驱动执行机构，直到执行机构盘簧被压缩，保证关断力，防止泄漏。
